风格包的报表部分定制

约 872 个字 27 行代码 预计阅读时间 3 分钟

概述

本文章旨在指导如何在风格包中定制报表，包括材料表、焊点表、切管表、法兰信息表、Pipeline信息表等

在风格包的配置界面可以设置材料表、焊点表、切管表等这些报表，但法兰信息表和Pipeline信息表需要通过外部配置文件配置到风格包中。

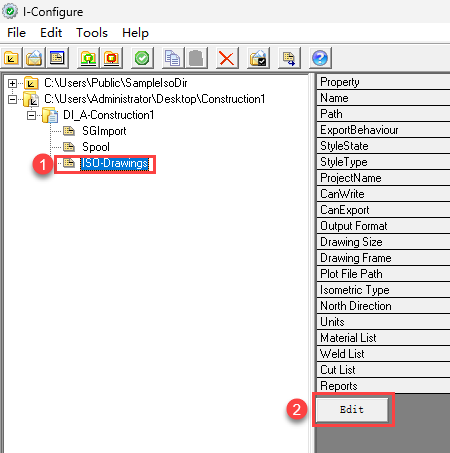

通过选中风格包后，点击右侧边栏的Edit按钮，打开风格包的定制界面。


材料表、焊点表的配置

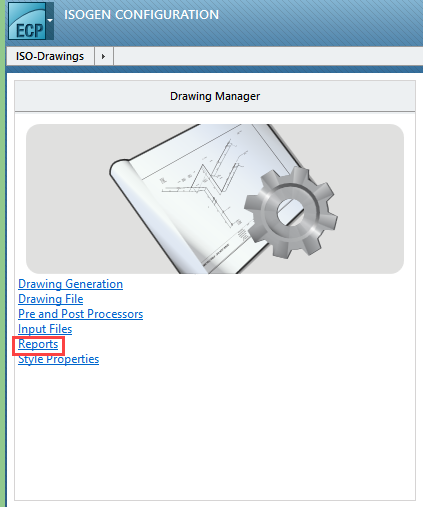

  1. 定位到IS0-Drawings -> Drawing Manager -> Reports，进入报表定制的界面

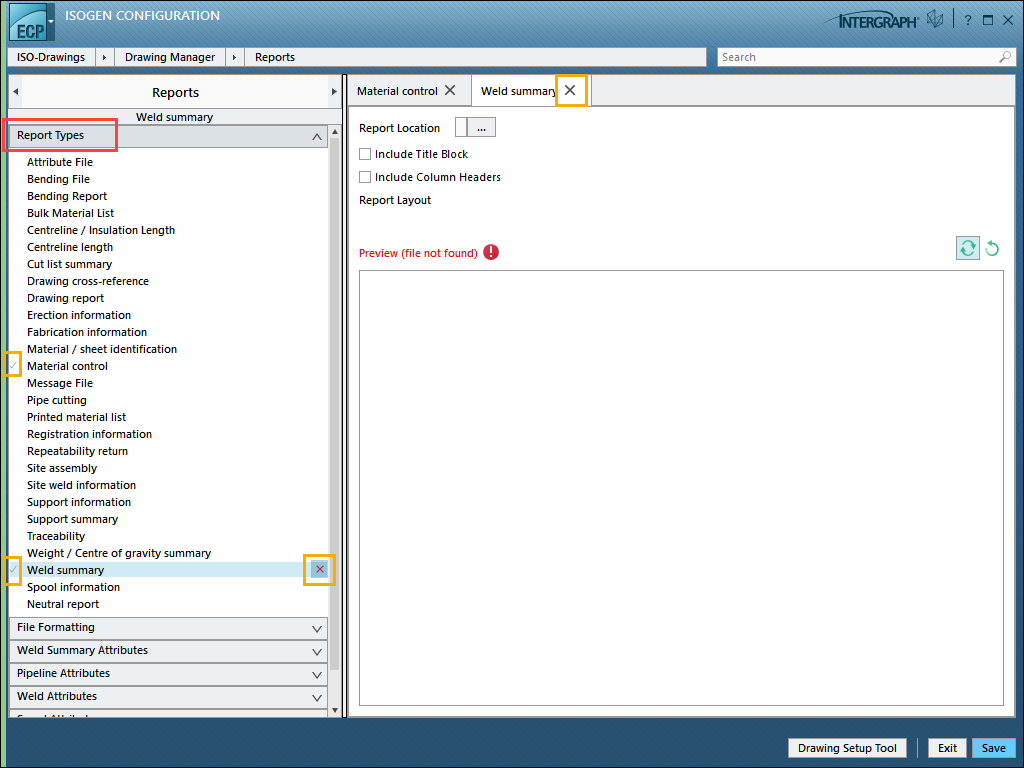

  1. 报表的增删，展开Report Types，在需要新增的报告上双击即可添加报告；再次双击已经添加的报告或点击报告右侧的删除按钮，即可删除。已添加的报告前是绿色对钩进行标识。还可以通过右侧标签关闭的方式进行删除报告。


  1. 针对材料表和焊点表，设置详细配置信息。

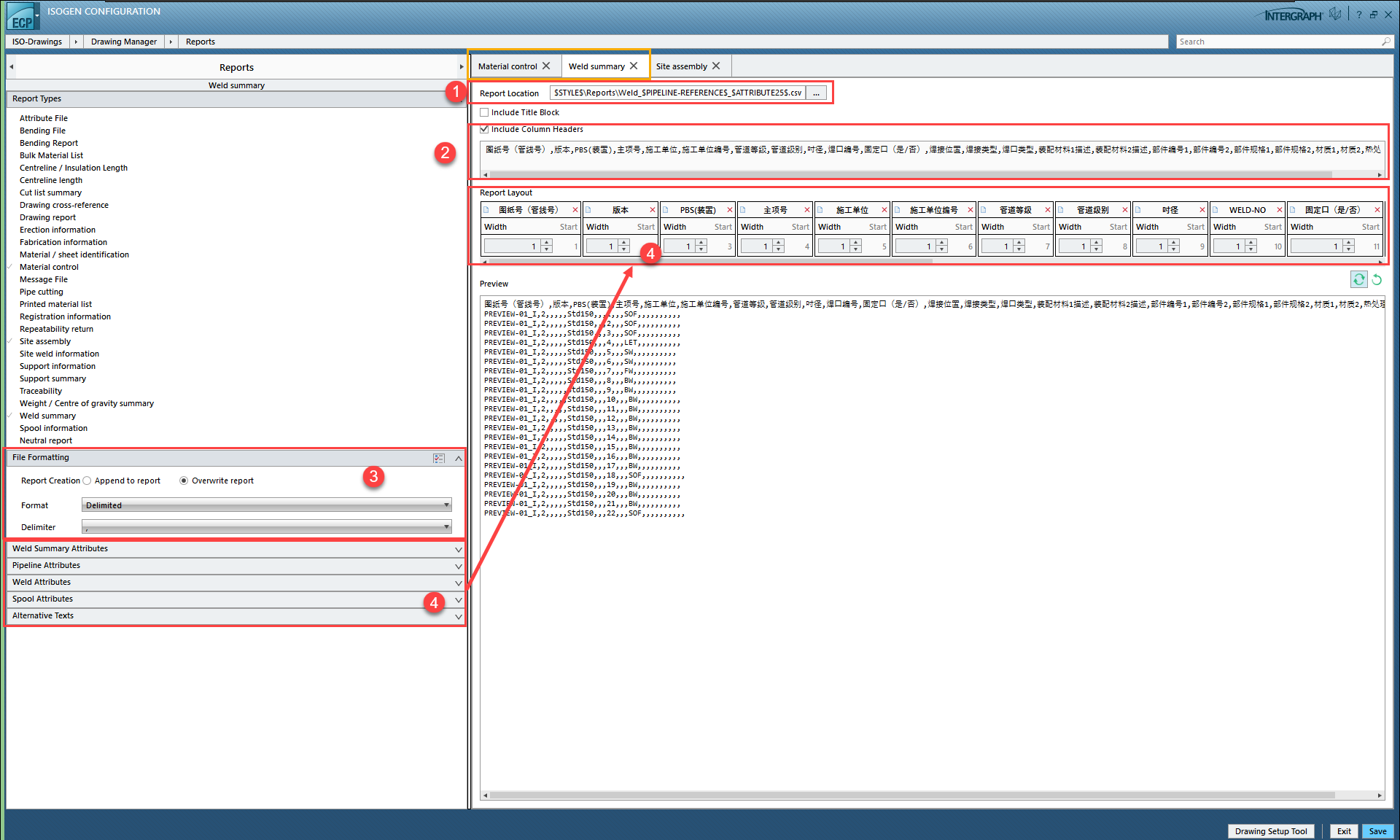

    1. 设置报表存储路径。
      • 直接点...去选择文件夹， 选择的文件夹如果在风格包中，$STYLE$指代的就是风格包的路径；如果不在风格包中，但在项目文件夹中，$PROJECT$指代项目文件夹的路径。这些会自动生成。
      • 设置文件名，报表文件名中可以使用属性值作为变量。写法与公式和GED中一致，用$括起来。如Component_$PIPELINE-REFERENCE$_$ATTRIBUTE25$.csv，就会生成如Component_00WW-CWR-010001_20251218。$PIPELINE-REFERENCE$取到的是管线号，$ATTRIBUTE25$取到一个日期。
      • 文件后缀用csv，即用,分隔的文本文件。这也是为什么我们需要处理描述，将.替换成空格或分号。
    2. 设置列名，用,分隔。
    3. 设置输出方式。
      • Format要选Delimited,Delimiter和Unique Delimiter都选择,作为分隔符
      • Report Creation有两个选项，Append to report表示每次更新都会新增到报表文件中，例如，如果更新第二次，报表中就会保留两次的结果；Overwrite report表示每次都会覆盖上一次的结果。覆盖指同名文件覆盖。如果有日期，则不会覆盖。
    4. 从各个属性分类中找到需要输出的属性，添加到右侧，并设置属性的排序，并将每个属性的Width设置成1。


  1. 最后一步，别忘记保存并测试。

法兰表

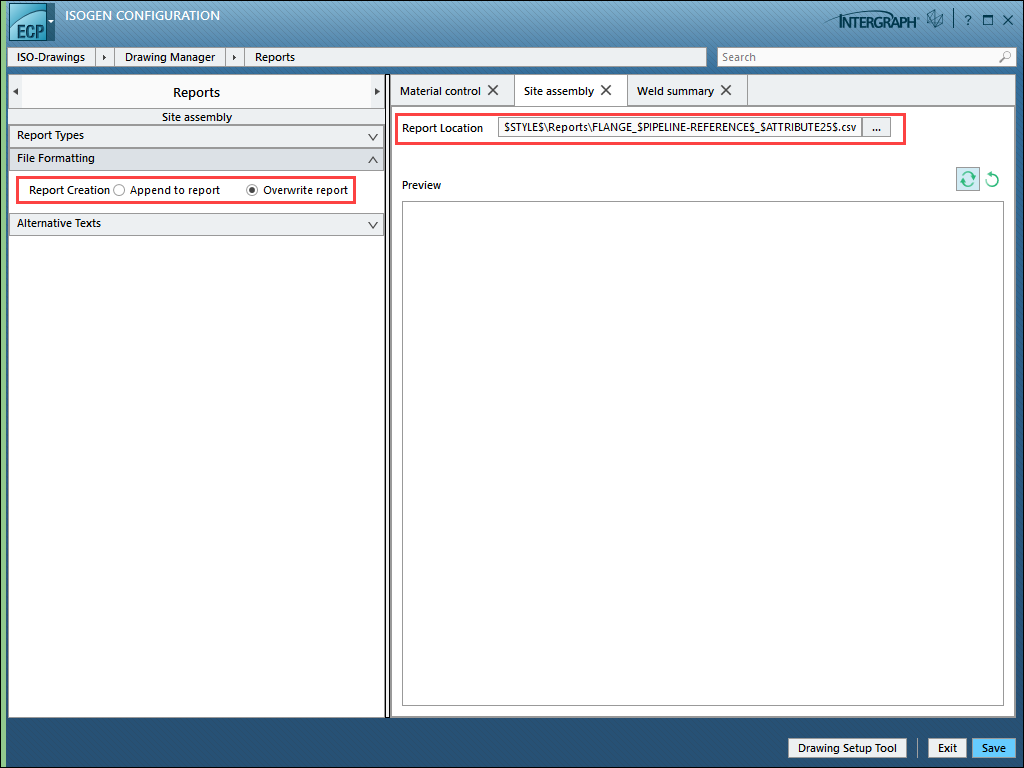

  1. 法兰表使用Site assembly，但在定制界面只能设置报表存储路径及报表名，和覆盖方式。


因此，需要其他设置。

  1. 首先，我们需要准备一个报表配置文件，最好放在项目文件夹下的Data中，新建一个文件夹，如Report。文件名可任意定义，后缀是.fdf。如FlangeReport.fdf，在文件中定义整个报告的内容。
FlangeReport.fdf
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
FUNCTION-DEFINITION-FILE
UNITS-DEFINITION
UNITS-BORE  INCH
UNITS-LENGTH  METRE
UNITS-WEIGHT  KGS

SITE-ASSEMBLY-REPORT

SITE-ASSEMBLY-REPORT-COLUMN-HEADINGS
图纸号（管线号）,法兰编号,主项号,施工单位编号,规格,螺栓直径,螺栓数量

SITE-ASSEMBLY-REPORT-DATA-ITEMS

'PIPELINE-REFERENCE'  1 L
'ATTRIBUTE51'   41 L
'BOLT-SET-NO'   43 L
'ATTRIBUTE52'   49 L
'ATTRIBUTE13'   51 L
'ATTRIBUTE53'   71 L
'ATTRIBUTE15'   73 L
'ATTRIBUTE54'   93 L
'N.S.'  95 L
'ATTRIBUTE55'  115 L
'BOLT-DIA'  117 L
'ATTRIBUTE56'  137 L
'BOLT-QUANTITY'  139 L

报告主要可以修改的部分为表头、列名、起始位置、对齐方式等。

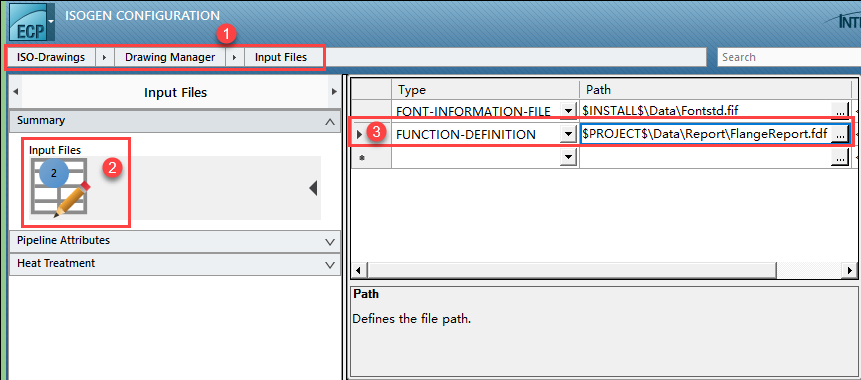

  1. 打开IS0-Drawings -> Drawing Manager -> Input Files，添加一个Input file，Type选FUNCTION-DEFINITION，Path选fdf文件。


  1. 保存，关闭，并测试。

注意

  1. 这样定义的报表，内容不要出现中文，否则会被转译，且含有,等特殊字符，报表就乱掉了。
  2. 分隔符需要设置多个属性，属性值为,，就像本例中用到的ATTRIBUTE51-ATTRIBUTE56,这些属性可以不显示。

其他表

其他报表的使用频率就很低了，如果需要定制，可自行研究或阅读官方文档或与同事互相讨论。
