基于SQL Server数据库的Smart 3D安装

约 3269 个字 预计阅读时间 11 分钟

概述

本文章旨在指导基于SQL Server数据库的Smart 3D安装过程，以确保遵循此文档可以自行部署SQL Server数据库项目的Smart 3D服务器及客户端。

软件版本

以最新版Smart 3D V14U3为例。[2025-06]

Compatibility Matrix - Smart 3D V14U3

数据库服务器

系统要求

Windows Server 2022

软件清单

  • 数据库：Microsoft SQL Server 2022
  • SSMS：Microsoft SQL Server Management Studio 20

安装步骤

一、通用配置

1. 修改计算机名

通常要改成一个容易识别的计算机名，这样便于记忆与访问。计算机名不能以数字开头。

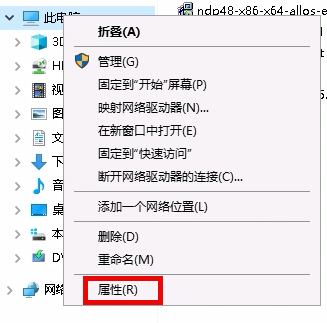

  1. 打开资源管理器，在此电脑上右击，打开属性窗口；

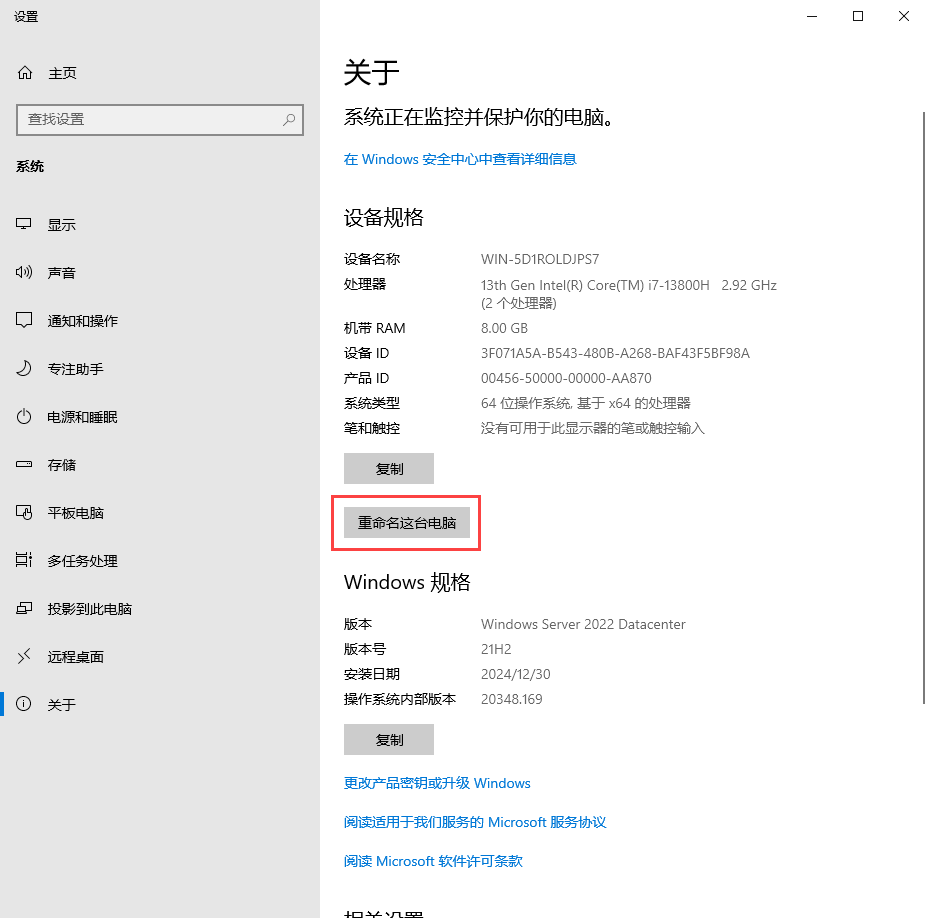

  2. 在打开的窗口选择重命名这台电脑，打开重命名窗口；

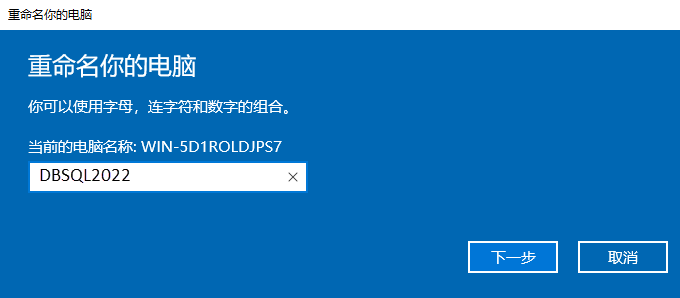

  3. 填写新的计算机名，点击下一步按钮；

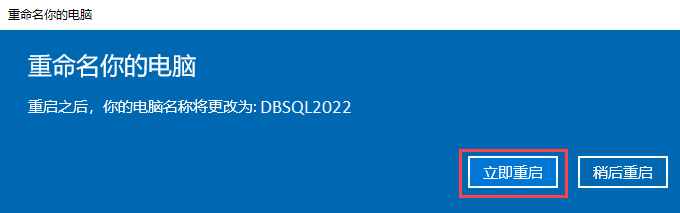

  4. 根据提示进行计算机重启。


2. 关闭IE增强

这将提升在Windows Server系统上使用浏览器访问网站的用户体验。

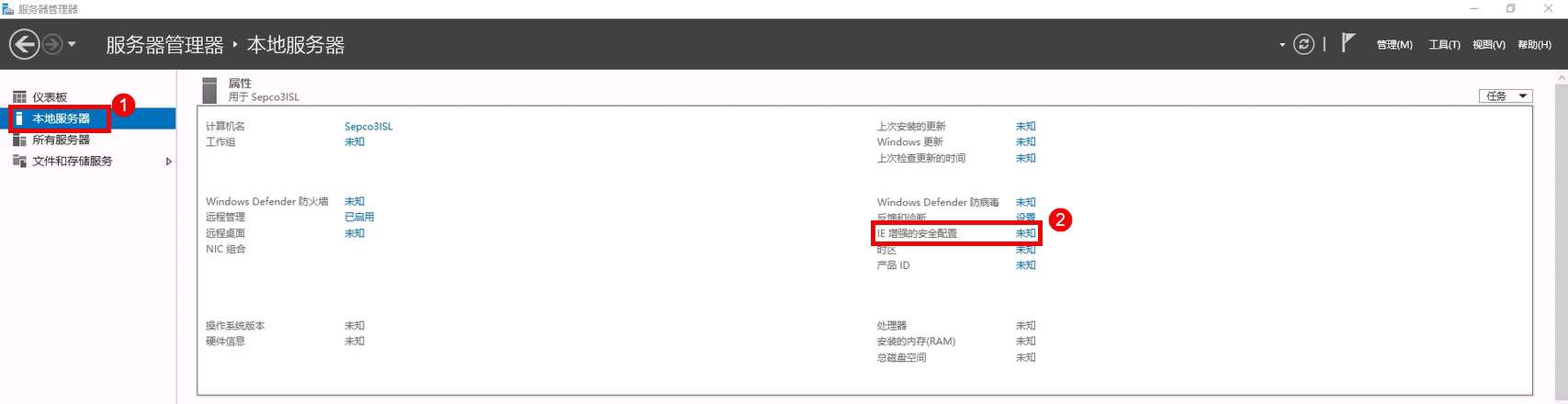

  1. 打开服务器管理器，在左侧切换至本地服务器，在右侧设置项中找到 IE增强的安全配置 ，点击右侧的蓝色字体，打开设置页面；

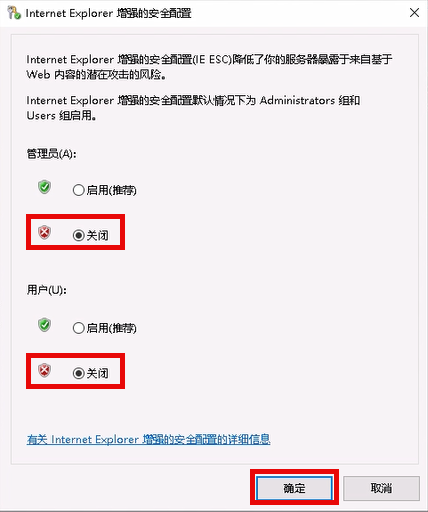

  2. 将设置项均选为关闭，点击确定按钮，完成设置。


3. 固定IP地址

非必须。根据公司网络安全要求设置。

请在网络工程师的指导或帮助下进行设置。

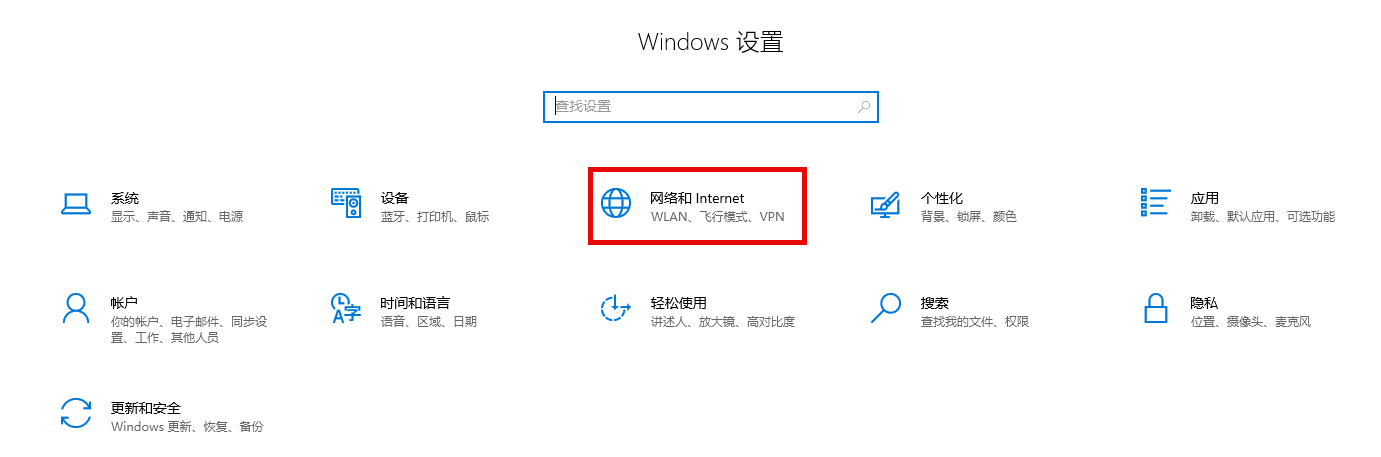

  1. 打开设置，并进入网络和Internet;

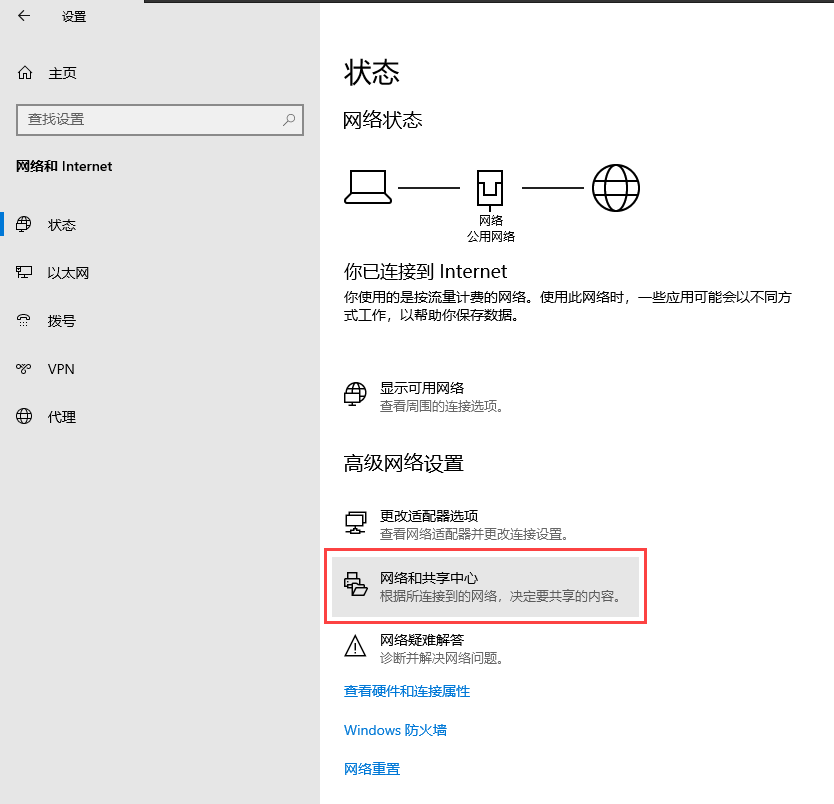

  2. 点击网络和共享中心，打开设置窗口；

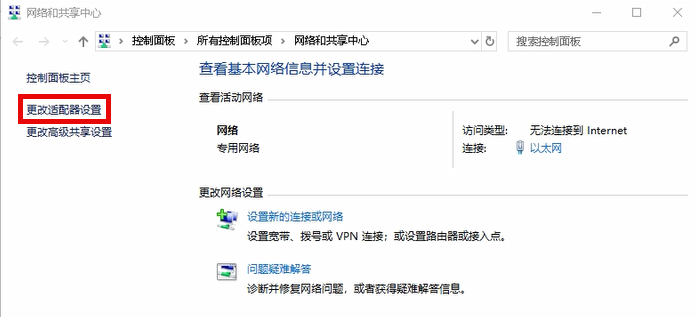

  3. 在左侧选择更改适配器设置，进入设置页；

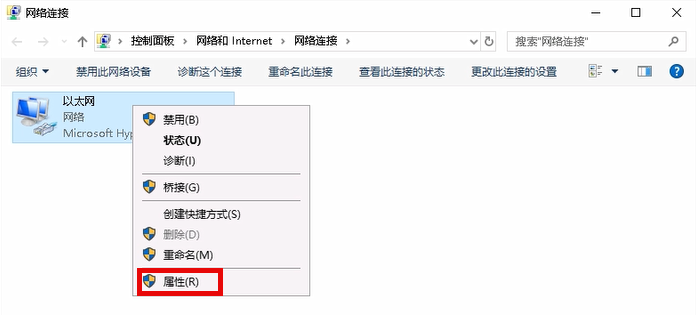

  4. 在对应的网络驱动上右击，选择属性按钮；

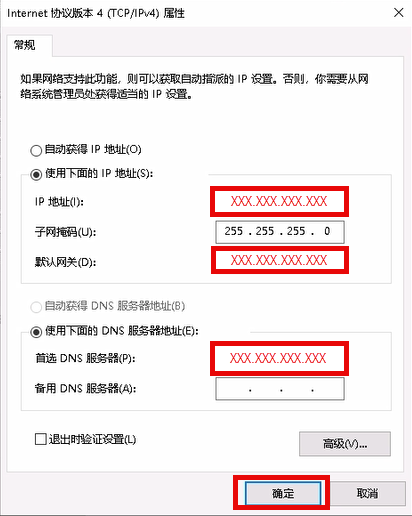

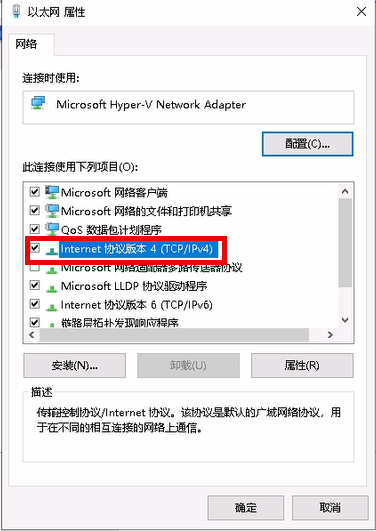

  5. 双击Internet 协议版本 4(TCP/IPv4)，打开IP及DNS相关设置界面；


  6. 根据公司网络要求填写IP及DNS相关设置项，点击确定，并一步步保存退出。

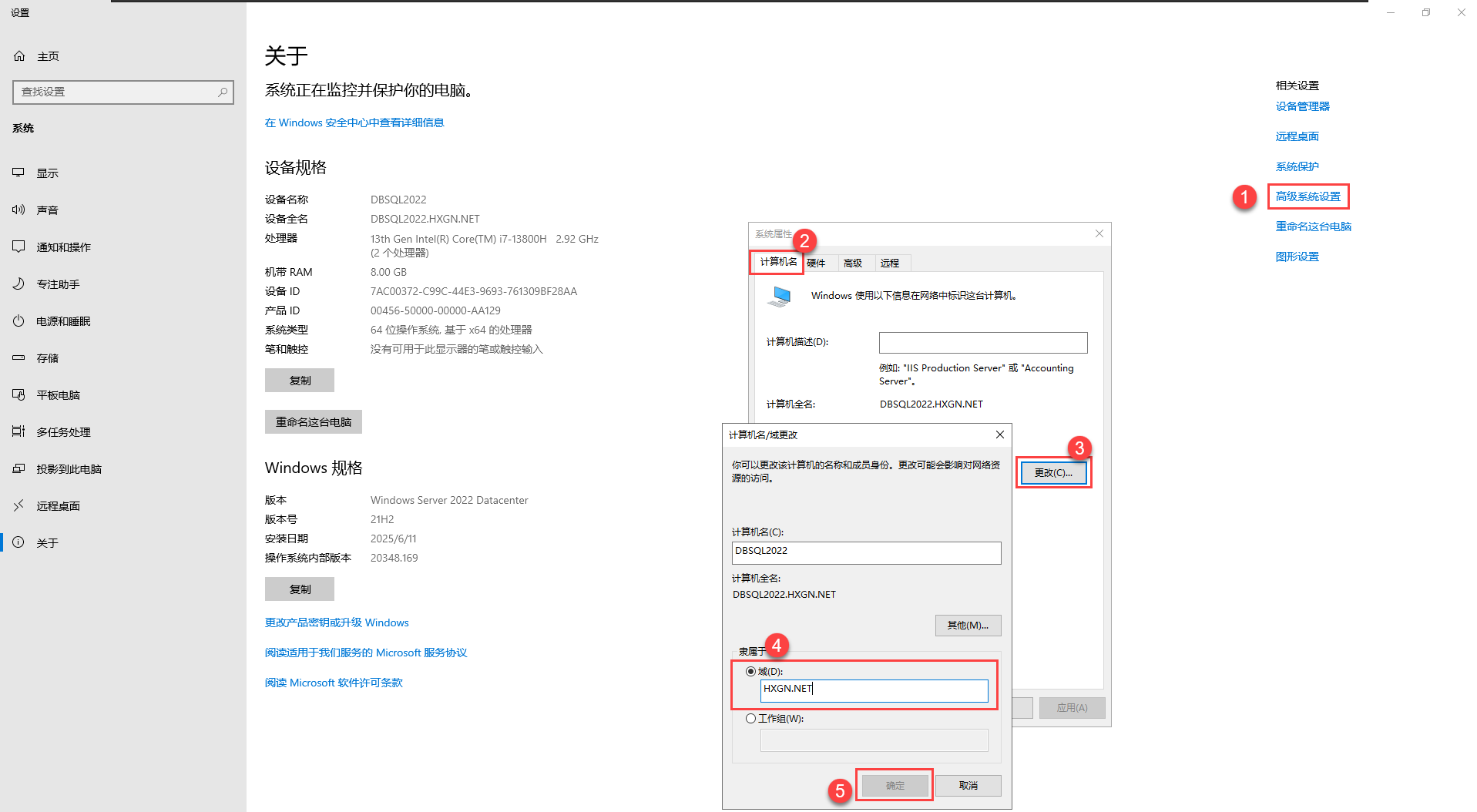

4. 加域

请在后续步骤前完成加域操作。

加域的操作请在域管理员的指导或帮助下进行。

加域后，请以域管理员身份登录系统，并设置本地管理员权限。


5. 关闭防火墙

非必须。请根据公司的网络安全策略进行设置

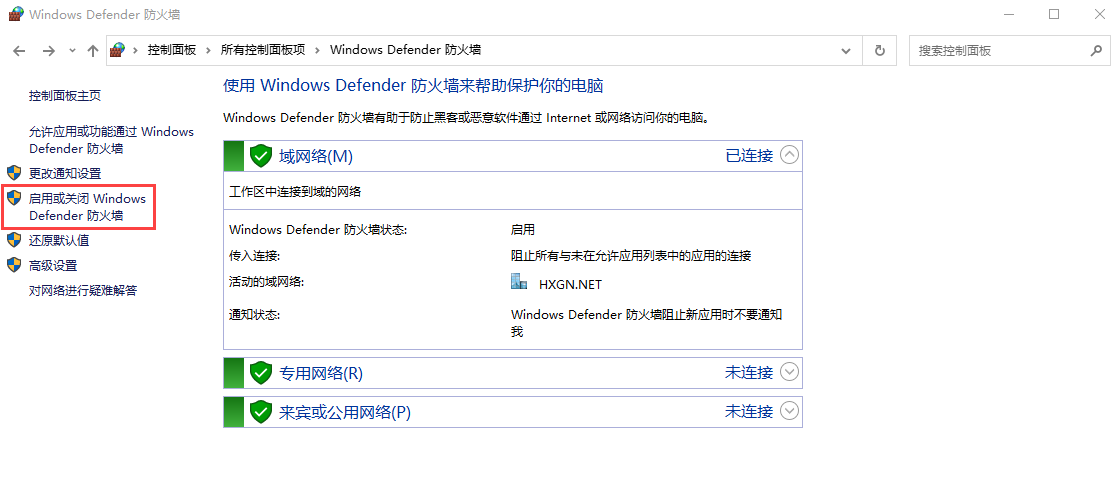

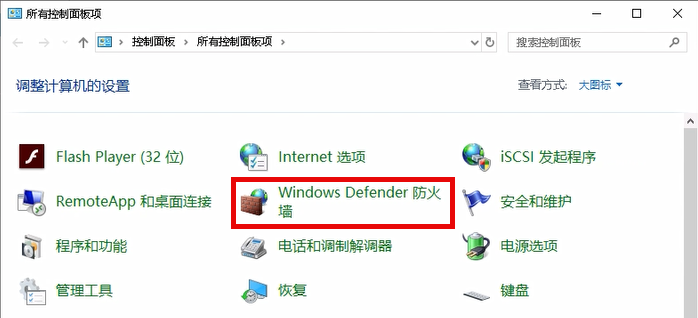

  1. 在控制面板中找到Windows Defender防火墙，并打开；


  2. 点击左侧的启用或关闭Windows Defender防火墙，打开设置页面；

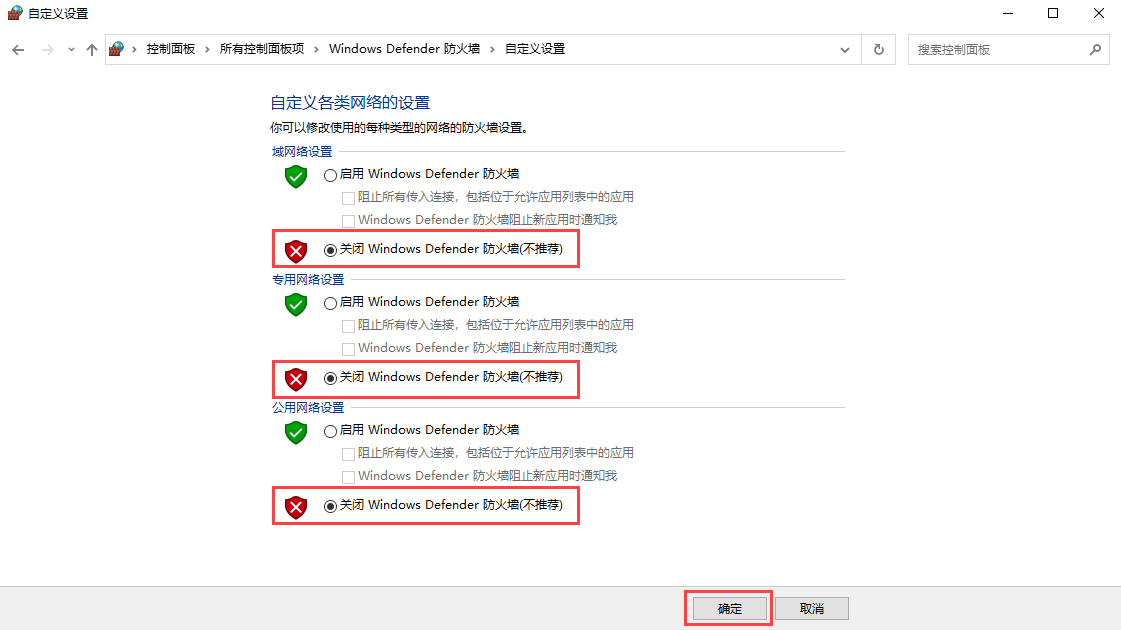

  3. 将所有网络的防火墙均关闭，并点击确定按钮进行确认。


4.如果不关闭防火墙，需要打开特定的端口，请联系网络工程师协助处理。

6. 关闭Windows Defender

非必须。关闭Windows Defender之后，将不会对磁盘进行扫描，不会进行实时病毒监测。请根据公司网络安全策略进行选择性设置。

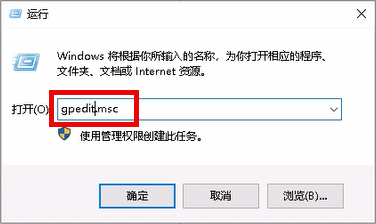

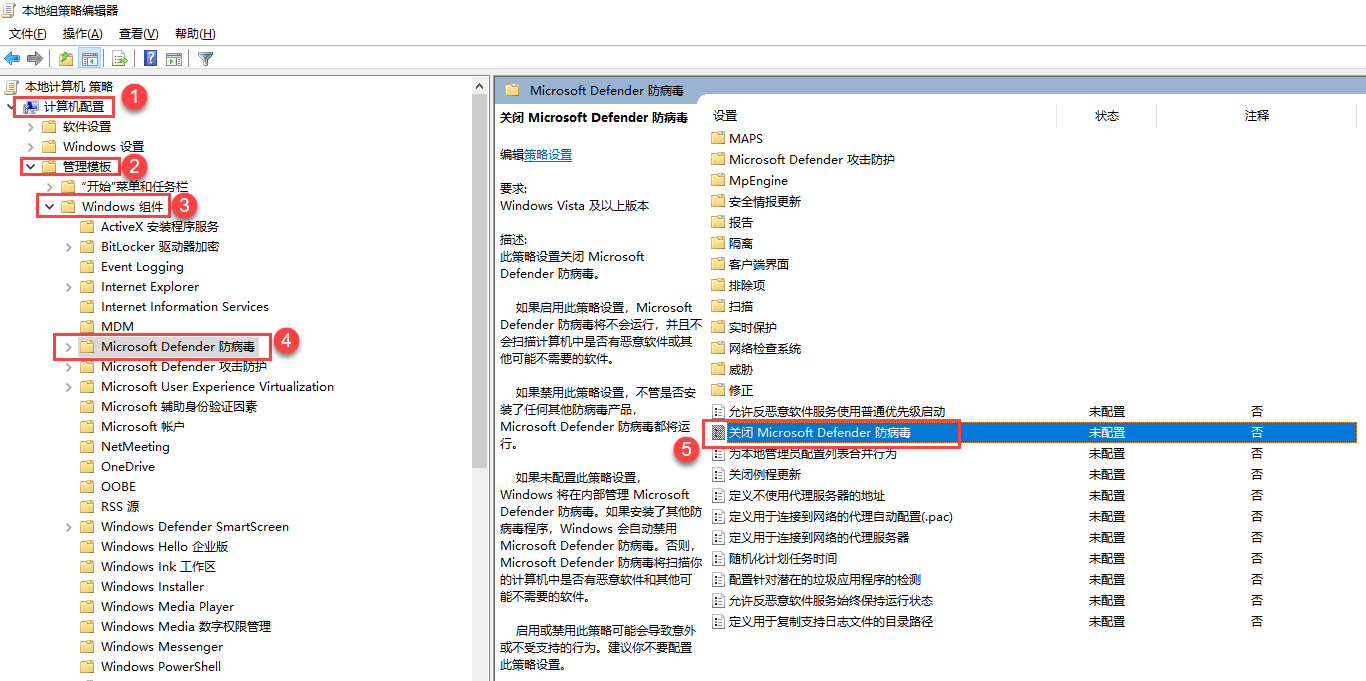

  1. 打开运行（Win+R），输入gpedit.msc，回车或点击确认按钮，打开本地组策略编辑器的设置页；


  2. 在左侧依次展开计算机配置--管理模板--Windows组件--Windows Defender 防病毒程序，在右侧找到关闭Windows Defender 防病毒程序，双击打开；

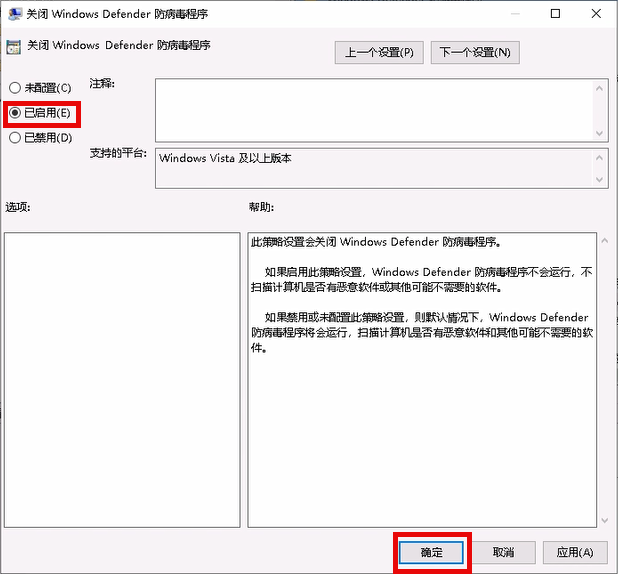

  3. 选择已启用，并点击确定按钮，并关闭相关窗口，完成设置。


7. 关闭服务器管理器自动开启

非必须。关闭服务器管理器自动开启之后，之后服务器重启，将不会自动打开服务器管理器。

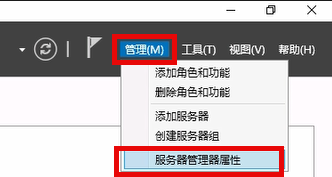

  1. 打开服务器管理器，在右上角点击管理，并从下拉选项中选择服务器管理器属性，打开设置页面；

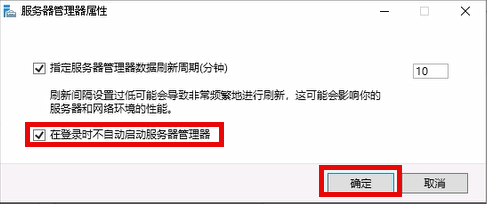

  2. 勾选在登录时不自动启动服务器管理器选项，点击确定按钮，并关闭相关窗口，完成设置。


二、安装和配置SQL Server数据库

1.安装SQL Server数据库

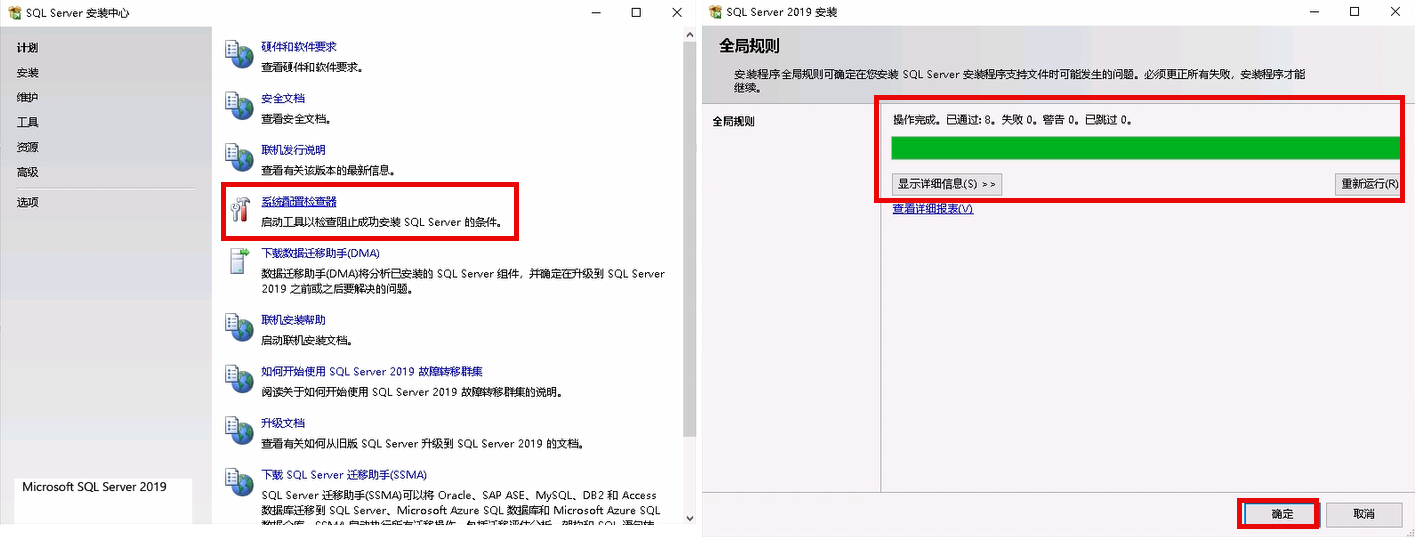

  1. 运行SQL Server安装程序。可选择进行系统配置检查器，如果没有严重影响SQL Server 2019安装的失败项，点击确定按钮以进行安装；

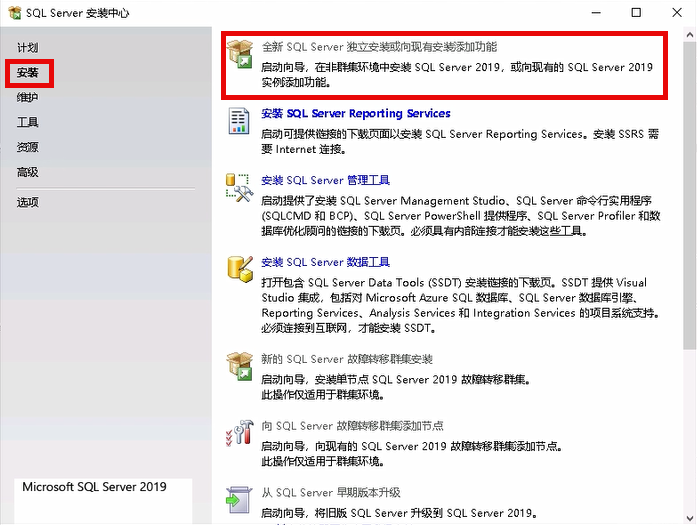

  2. 点击左侧的安装按钮，在右侧选择全新 SQL Server 独立安装或向现有安装黍加功能打开安装向导开始安装；

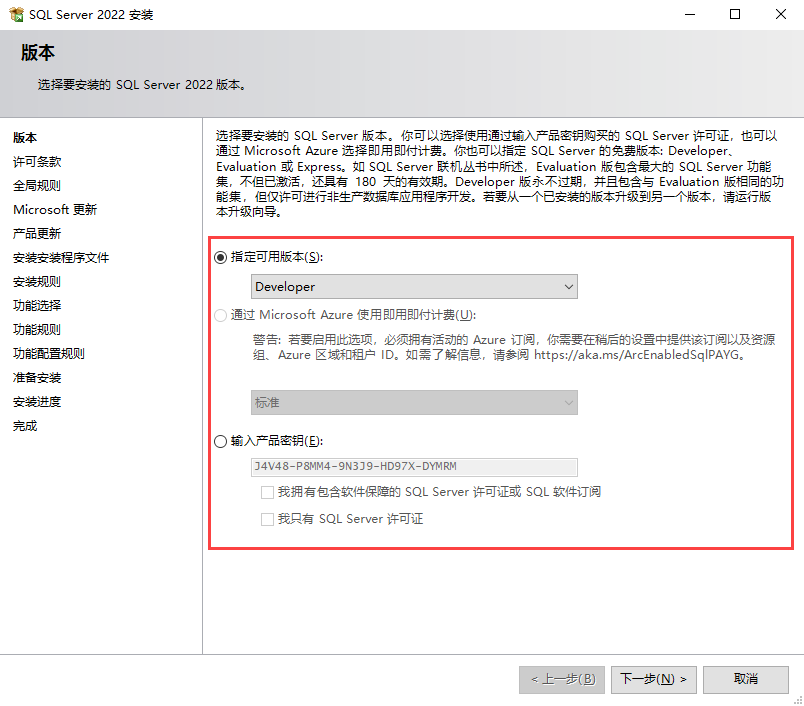

  3. 在产品密钥页面，输入产品密钥或选择对应版本，点击下一步按钮继续；

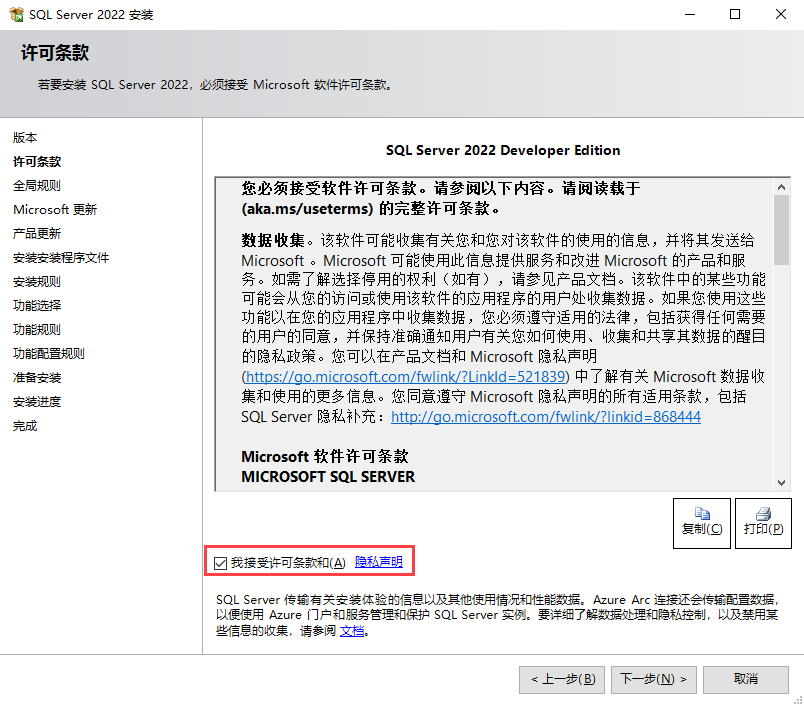

  4. 在许可条款页面，勾选我接受许可条款和隐私声明选项，点击下一步按钮继续；

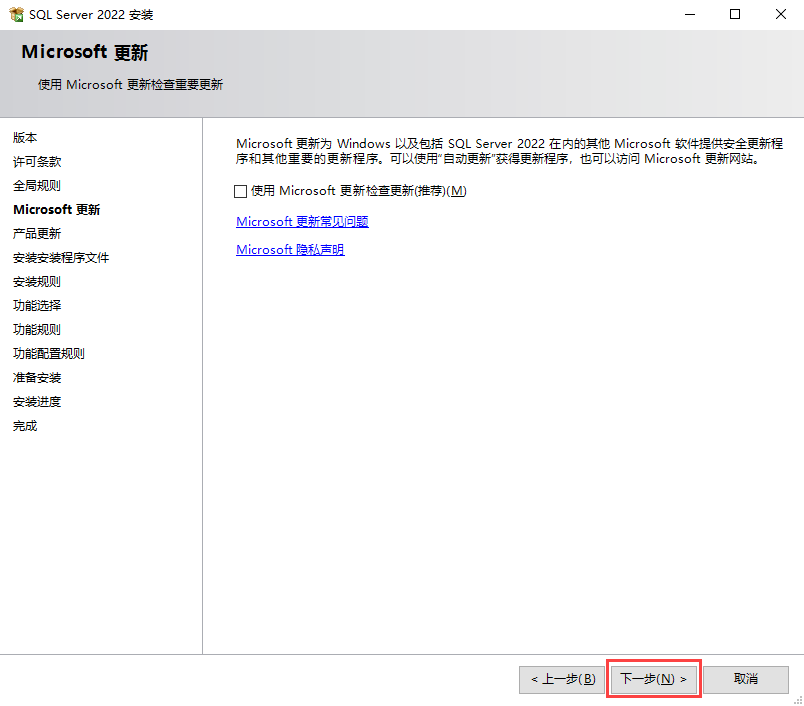

  5. 在Microsoft更新页面，可根据需要勾选是否检查更新。点击下一步按钮继续；

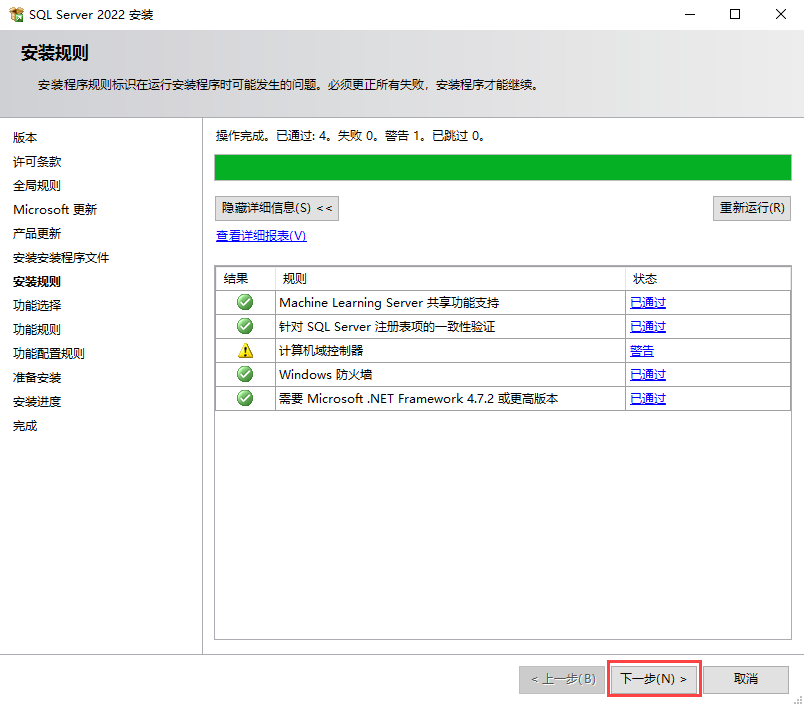

  6. 在安装规则页面，直接点击下一步按钮继续；

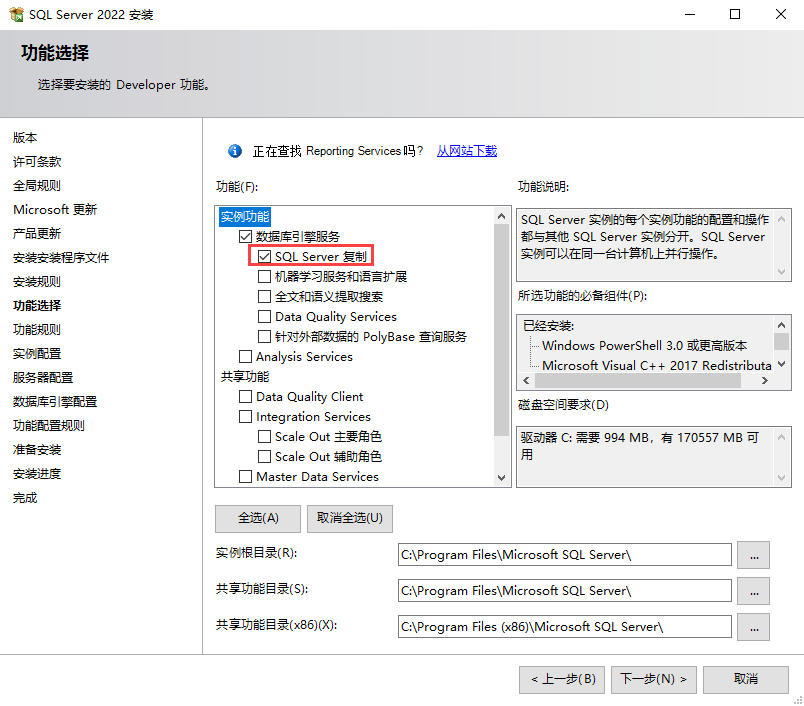

  7. 在功能选择页面，按照如下所示选择必须组件，可根据需要修改安装路径，点击下一步按钮继续；

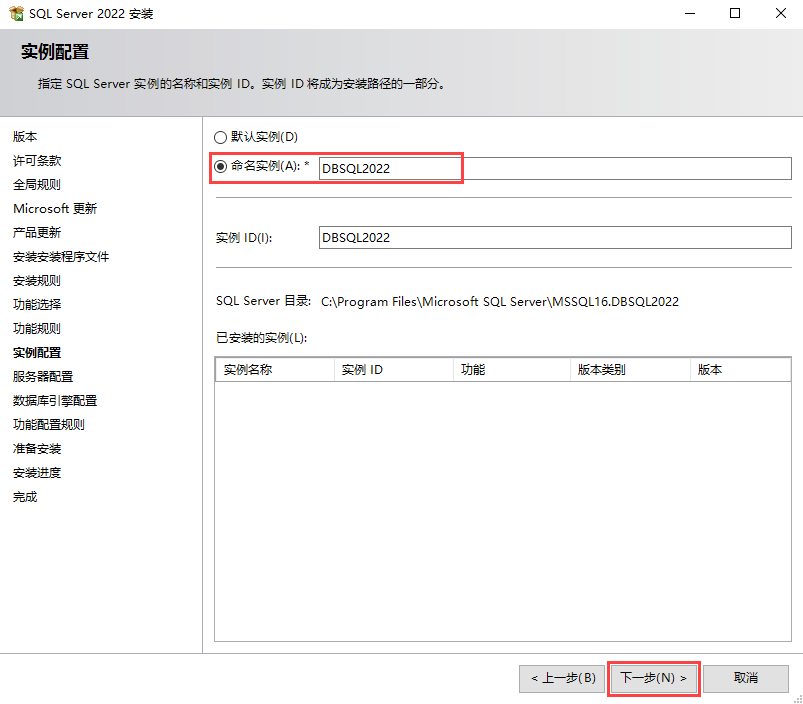

  8. 在实例配置页面，设置实例名，点击下一步按钮继续；

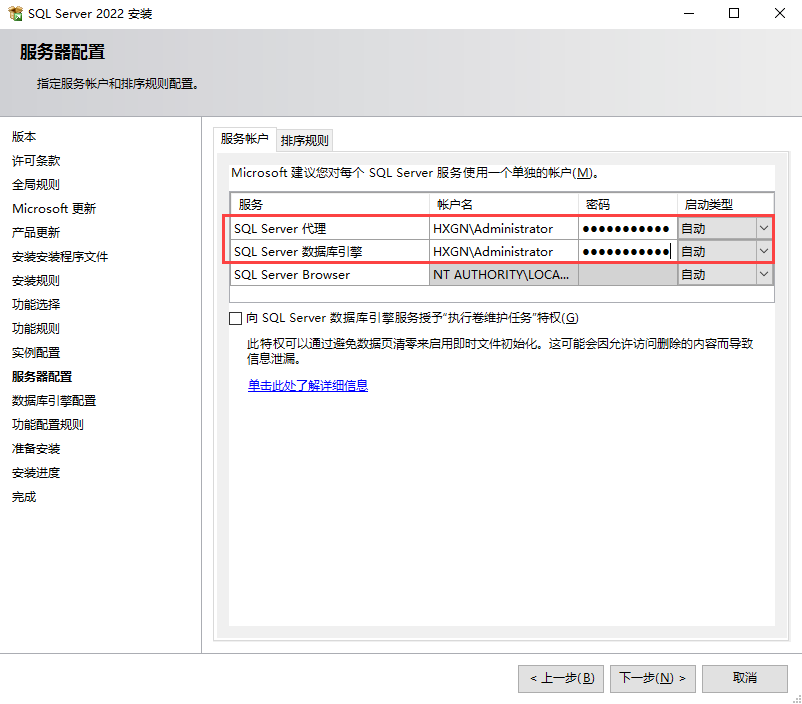

  9. 在服务器配置页面，配置前两个数据库服务所需要运行的账户名，并输入对应的密码，通常设置为管理员账户。启动类型设置为自动。点击下一步按钮继续；

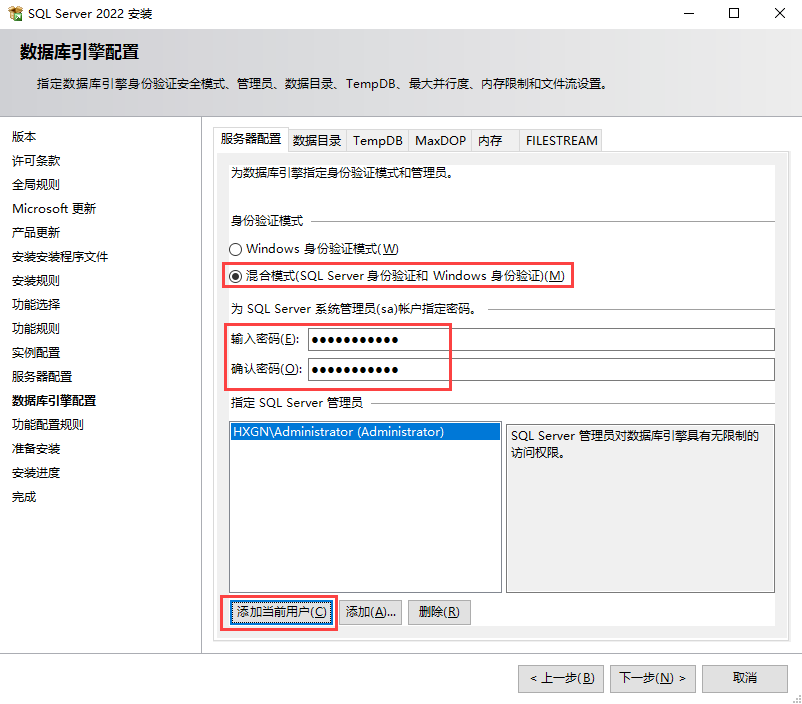

  10. 在数据库引擎配置页面，选择混合模式，设置SQL Server系统管理员(sa)账户的密码，点击添加当前用户添加当前账户作为SQL Server管理员，也可以点击添加按钮以添加其他账号作为SQL Server管理员，点击下一步按钮继续；

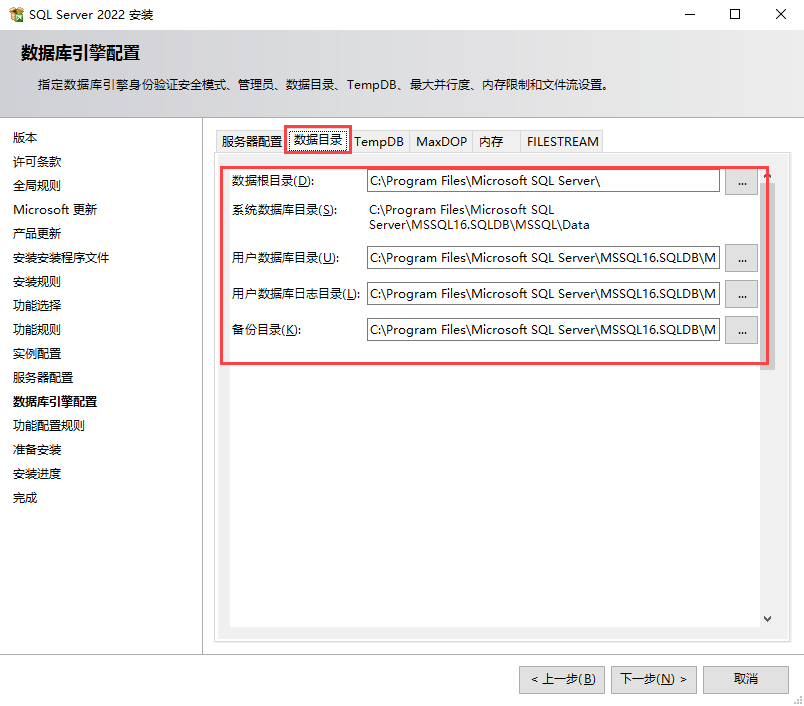

    若需要修改数据库文件存储目录，可切换到数据目录标签进行设置。请根据公司对数据库服务器要求进行设置。

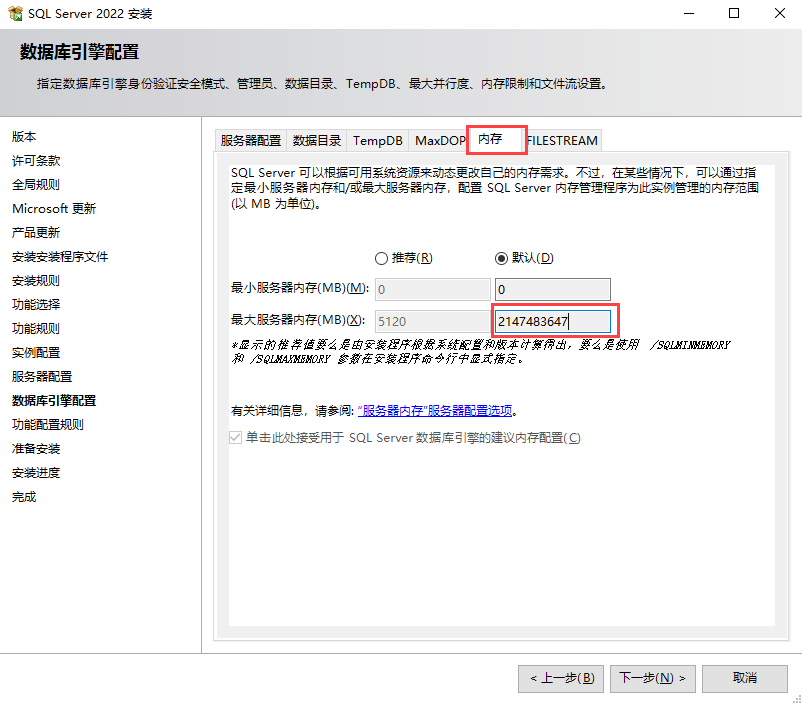

    若需要修改数据库运行内存上限，可切换到内存标签进行设置。上限通常建议设置为总内存的70%-80%，可按需设置。

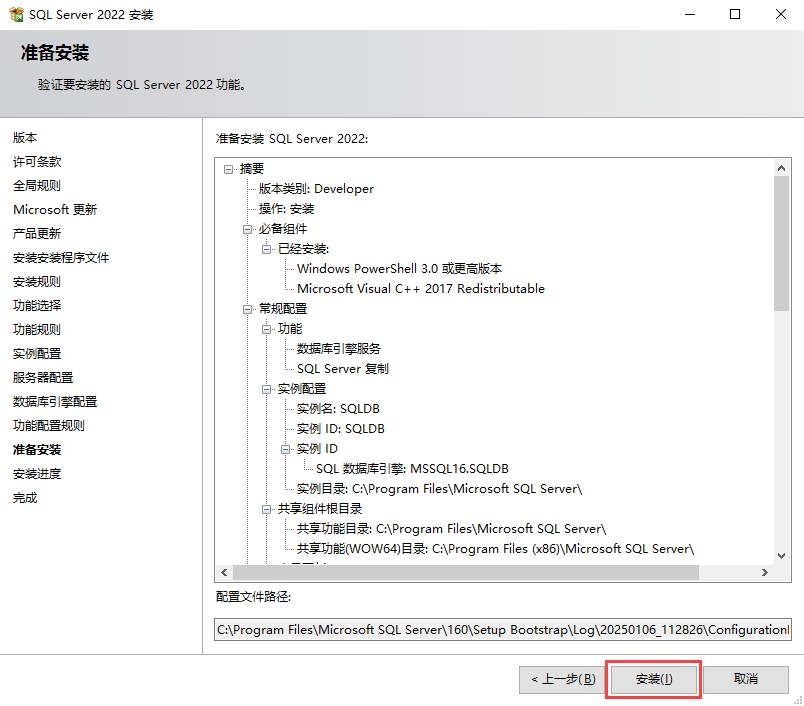

  11. 在准备安装页面，点击安装按钮开始安装，直到安装完成。


2. 安装SSMS

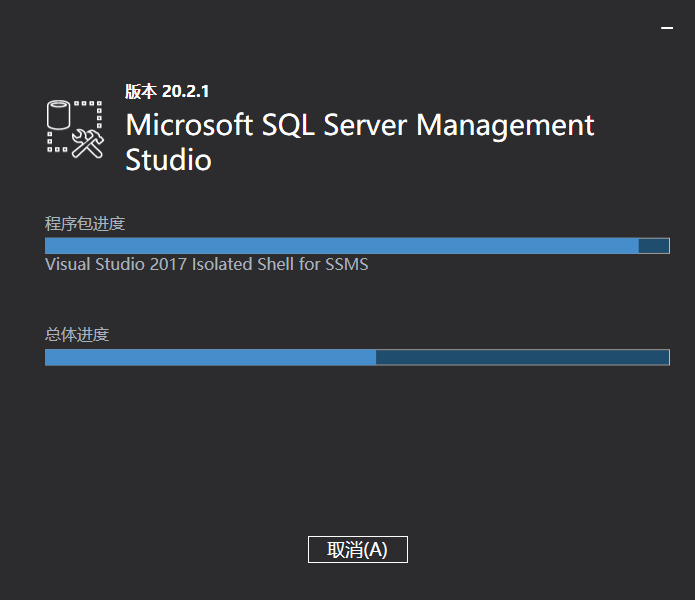

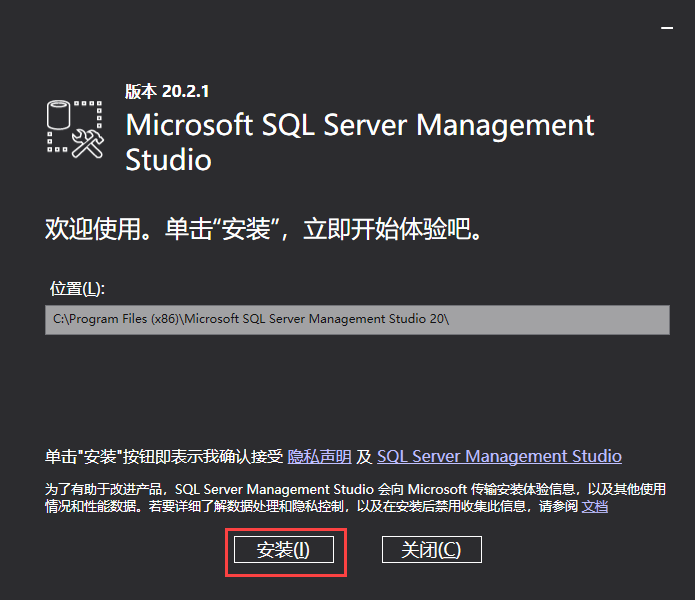

运行SSMS的安装程序，点击安装按钮开始安装，直到安装完成。



3. 配置SQL Server

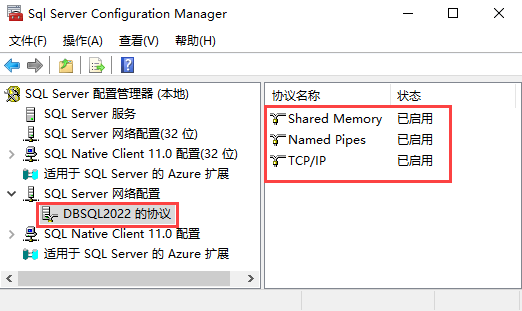

  1. 打开SQL Server 配置管理器，将三个协议都设置为已启用

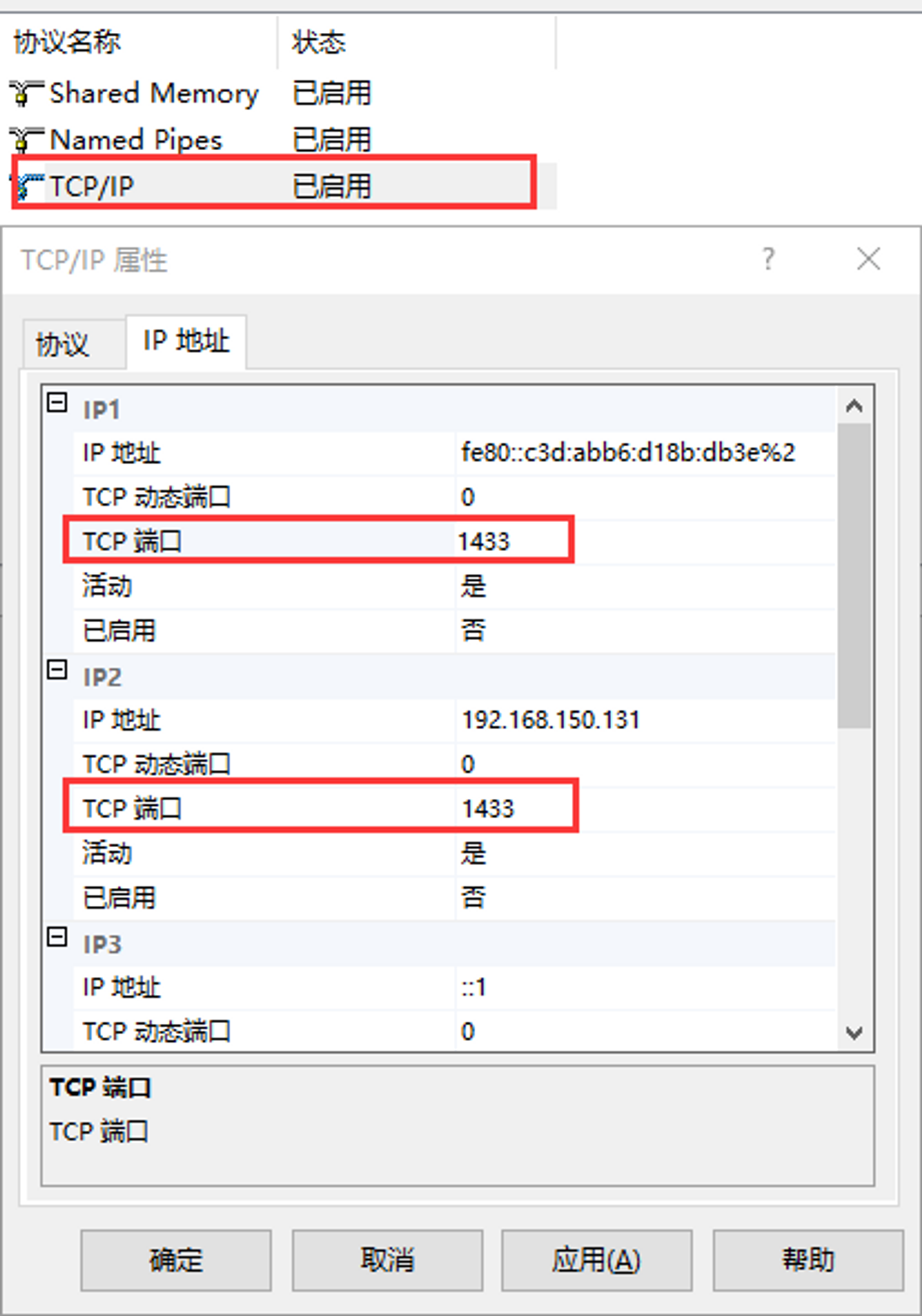

  2. 右键TCP/IP属性，将所有的TCP端口都设置为1433

    image.png|500

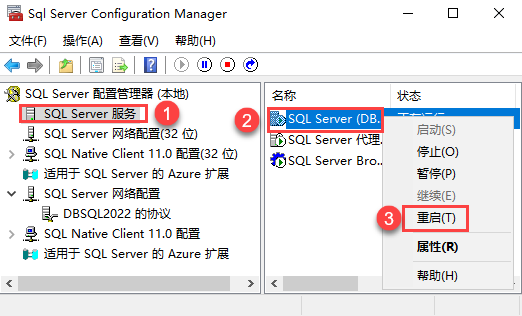

  3. 重启服务


应用服务器与管理员端

系统要求

Windows Server 2022

软件清单

  • Microsoft Command Line Utilities 15 for SQL Server (x64)
  • Smart Licensing (ISL)
  • Microsoft Office 2021/365(32-bit 或 64-bit)
  • SmartPlant Schema Editor

安装步骤

一、通用配置

配置内容与数据库服务器上的通用配置相同。

二、安装必须软件

1. Microsoft Office 2021/365(32-bit 或 64-bit)

安装完毕后，需要设置启用Excel的宏，从而确保S3D的报表功能可以正常使用。

步骤：

  1. 启动Excel程序，新建一个空白工作簿；
  2. 点击文件，在新界面的左侧找到选项，点击打开Excel选项对话框；

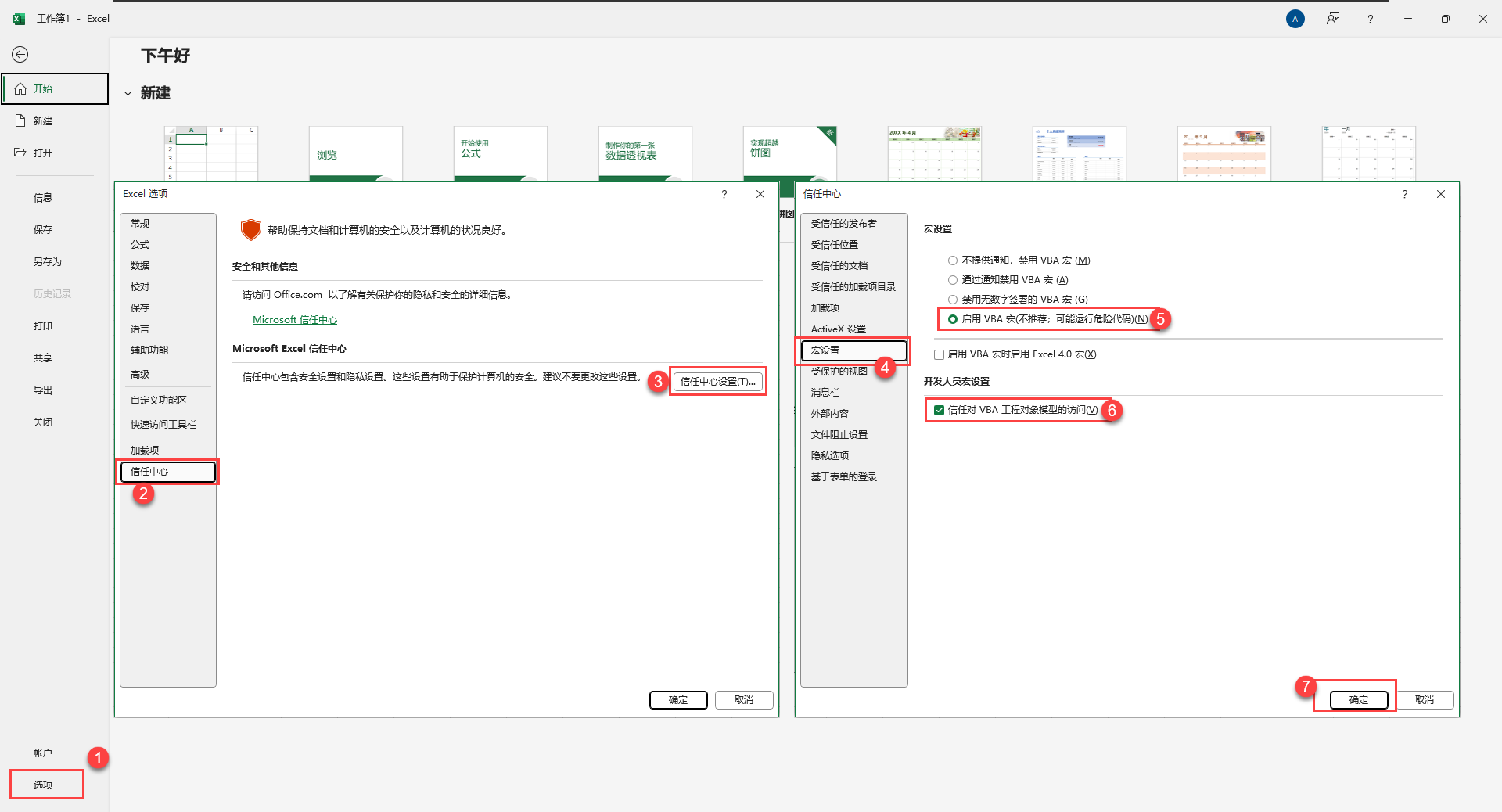

  3. 点击信任中心，并点击信任中心设置...按钮，打开信任中心对话框；
  4. 找到宏设置并点击进入该标签，选中启用VBA宏（不推荐：可能运行危险代码），并勾选信任对VBA工程对象模型的访问，点击确定按钮；
  5. 关闭所有对话框及Excel程序即可。


2. Smart Licensing (ISL)

请参考： ISL Client 安装与使用

3. Microsoft Command Line Utilities 15 for SQL Server (x64)

所有使用到Smart 3D的机器（数据库服务器除外）都需要安装该组件。

  1. 下载 Microsoft Command Line Utilities 15 for SQL Server (x64)；
  2. 双击启动安装程序；
  3. 直接一步一步安装即可。

三、 安装SSMS（管理员电脑同样需要安装）

管理员电脑是指需要进行以下任意操作的电脑：

  1. 进行项目管理，如项目的创建、备份还原、升级等操作
  2. 运行命名服务
  3. 运行碰撞检查

安装过程与数据库服务器上的SSMS安装过程相同。

安装结束后，需要进行数据库服务器的注册。

注册数据库服务器

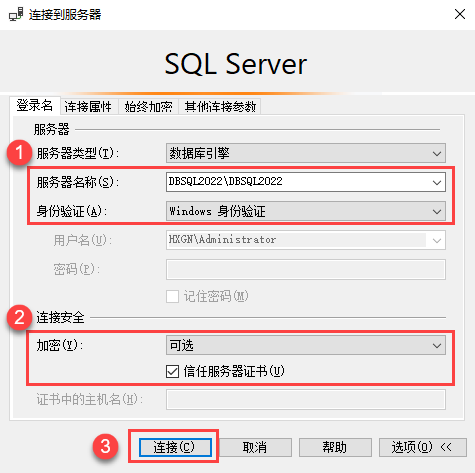

  1. 打开SQL Server Management Studio，并使用有权限的账户登录对应的数据库实例；

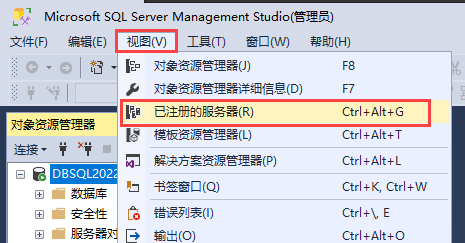

  2. 点击视图，在下拉菜单中找到已注册的服务器，打开注册窗口；

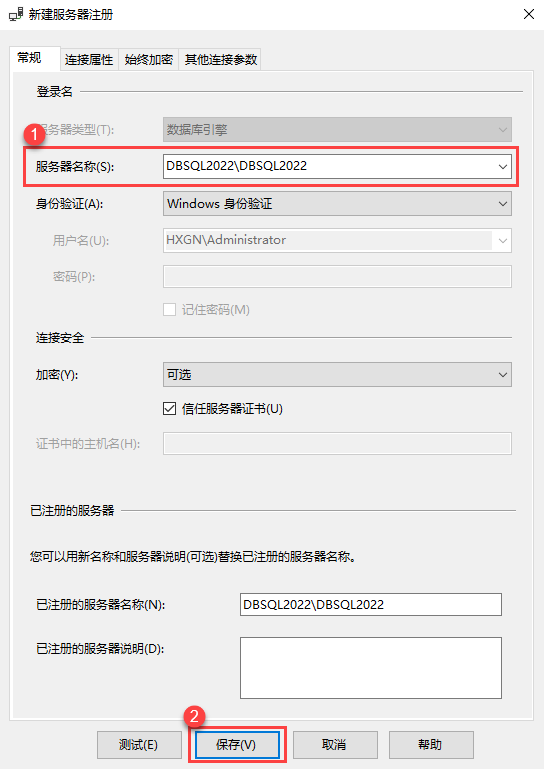

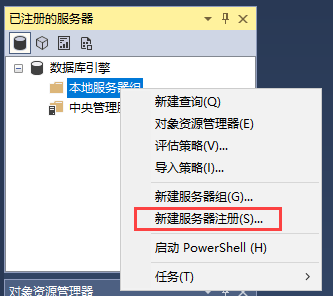

  3. 在打开的已注册的服务器窗口，展开数据库引擎树状目录结构，找到本地服务器组，右键选择新建服务器注册，打开注册界面；

  4. 选择服务器名称，点击保存即可。注册成功后就可以关闭SQL Server Management Studio程序了。


四、安装Smart 3D程序

通常应用服务器上会安装命名服务和碰撞检查服务，而管理员端是不需要的。Smart 3D组件请根据需要进行安装。

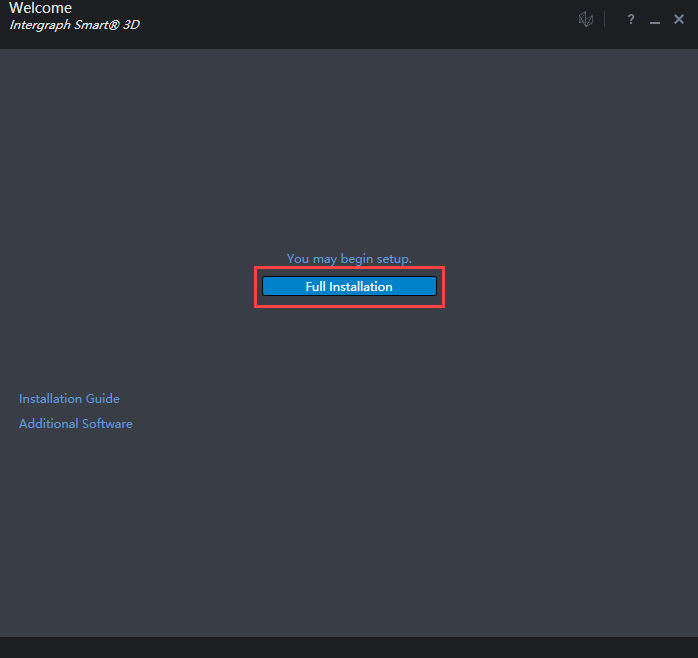

  1. 打开安装程序Setup.exe，点击Full Installation按钮，开始安装；

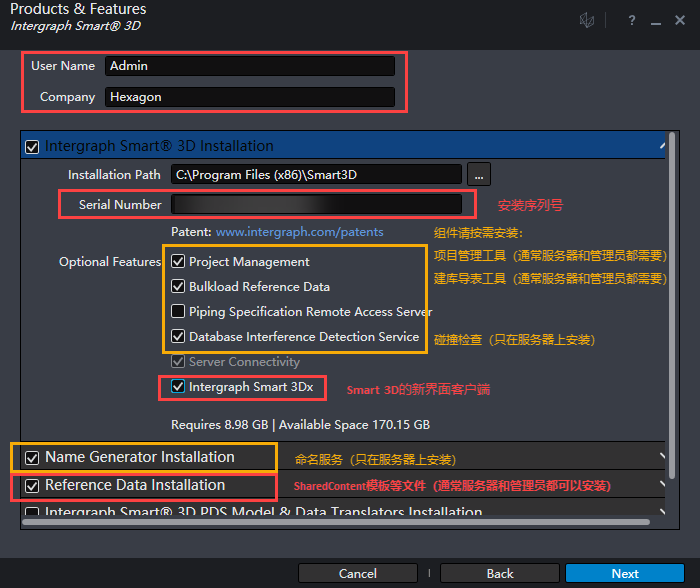

  2. 填写User Name和Company，勾选要安装的组件，点击Next继续；

    注意

    1. User Name和Company不要为空，不要包含特殊字符或中文字符；
    2. 通常在应用服务器上需要安装这些组件：Project Management、Bulkload Reference Data、Database Interference Detection Service、Intergraph Smart3Dx、Name Generator Installation和Reference Data Installation。也就是大而全；
    3. 通常在管理员的机器上需要安装这些组件：Project Management、Bulkload Reference Data、Intergraph Smart3Dx和Reference Data Installation。也就是碰撞检查和命名服务这两个服务不需要安装。

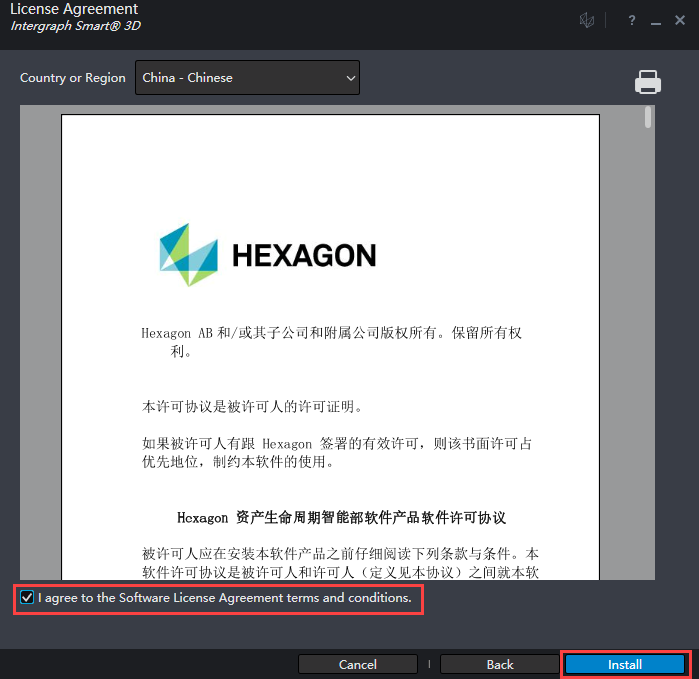

  3. 勾选I agree to the Software License Agreement terms and conditions.，并点击Install，开始安装；

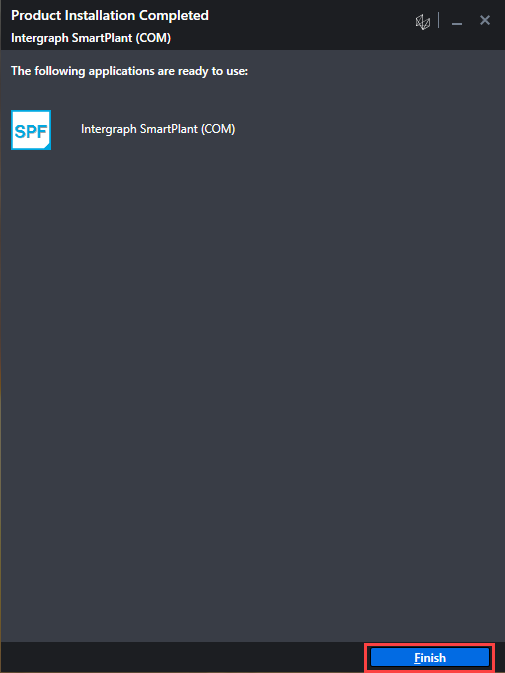

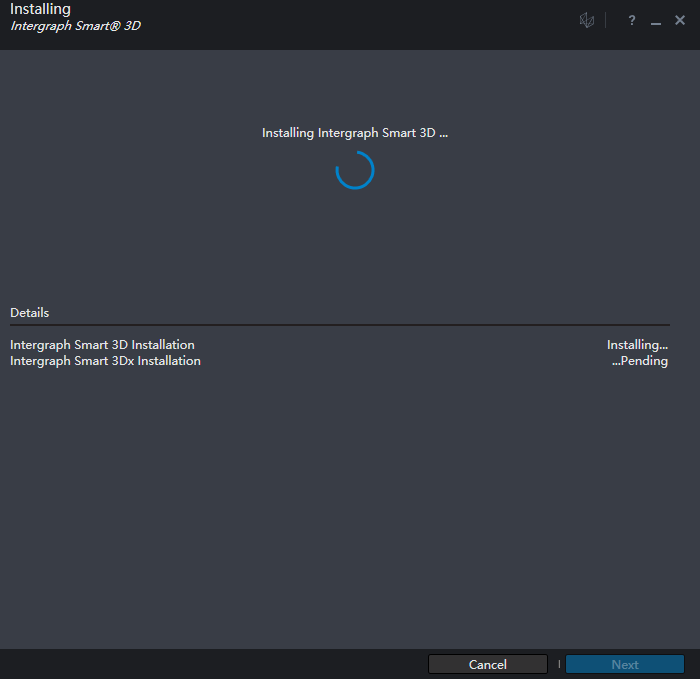

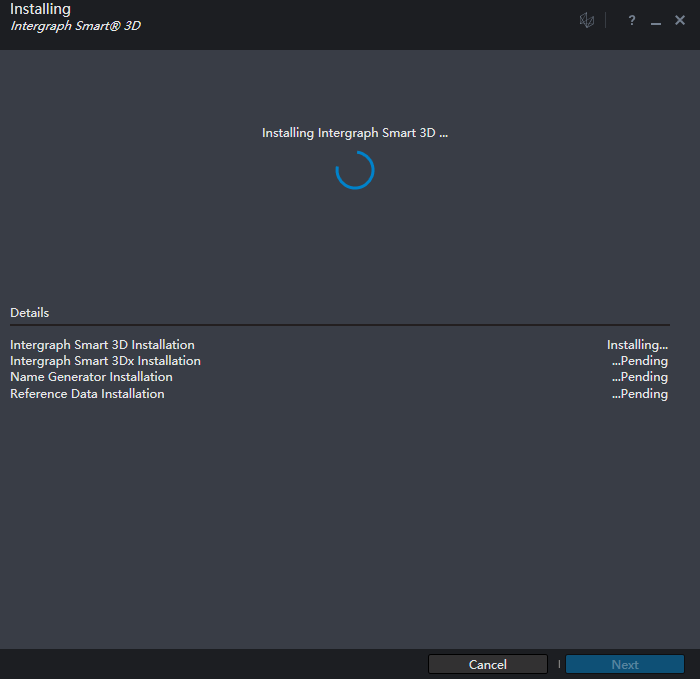

  4. 等待安装完毕，点击Finish退出安装即可。

五、安装SmartPlant Schema Editor

从S3D V13开始，SmartPlant Schema Editor不再随Smart 3D的安装包一起提供，需要单独下载Information Management（点击下载IMv10最新版本 ），并安装对应组件。

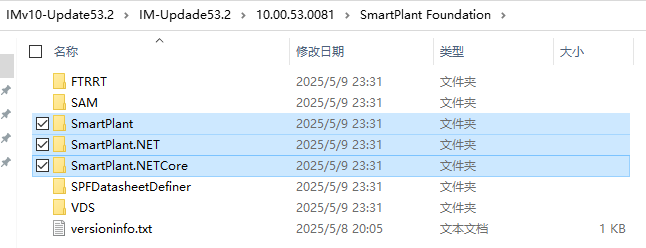

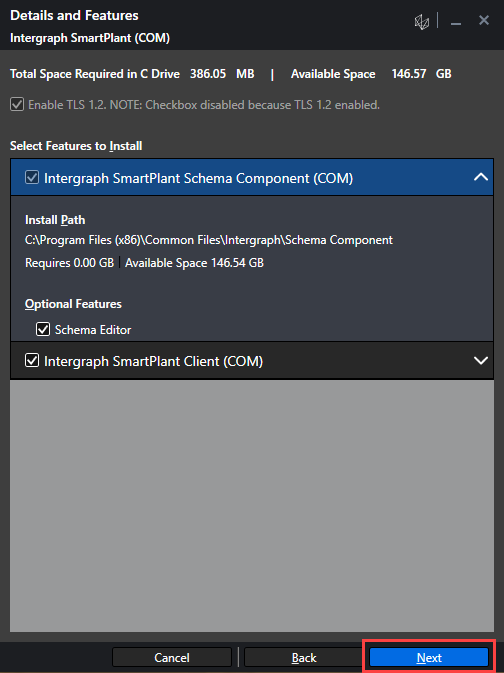

  1. 解压下载的安装包，并以此安装如下组件：


  2. 每个组件的安装都很简单，且安装方法一致；

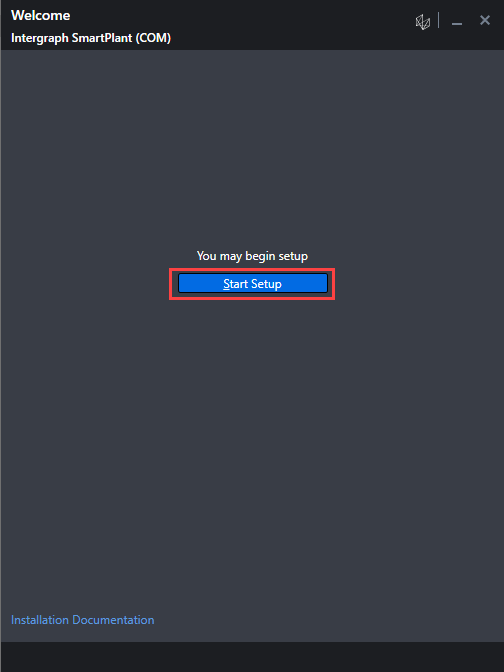

    1. 运行对应文件夹中的exe安装程序，点击Start Setup按钮开始安装；


    2. 直接点击Next进行安装，如果在安装SmartPlant.NETCore时提示是否覆盖，可以选择否，因为某些组件在安装SmartPlant.NET时已经装过了；


    3. 等待安装完成，点击Finish退出安装。

客户端

系统要求

Windows 10/11

软件清单

  • Microsoft Command Line Utilities 15 for SQL Server (x64)
  • Smart Licensing (ISL)
  • Microsoft Office 2021/365(32-bit 或 64-bit)
  • SmartPlant Schema Editor

安装步骤

一、通用配置

配置内容与数据库服务器上的通用配置相同。

二、安装必须软件

1. Microsoft Office 2021/365(32-bit 或 64-bit)

安装完毕后，需要设置启用Excel的宏，从而确保S3D的报表功能可以正常使用。

步骤：

  1. 启动Excel程序，新建一个空白工作簿；
  2. 点击文件，在新界面的左侧找到选项，点击打开Excel选项对话框；
  3. 点击信任中心，并点击信任中心设置...按钮，打开信任中心对话框；
  4. 找到宏设置并点击进入该标签，选中启用VBA宏（不推荐：可能运行危险代码），并勾选信任对VBA工程对象模型的访问，点击确定按钮；
  5. 关闭所有对话框及Excel程序即可。


2. Smart Licensing (ISL)

请参考： ISL Client 安装与使用

3. Microsoft Command Line Utilities 15 for SQL Server (x64)

所有使用到Smart 3D的机器（数据库服务器除外）都需要安装该组件。

  1. 下载 Microsoft Command Line Utilities 15 for SQL Server (x64)；
  2. 双击启动安装程序；
    1. 如果此步骤报错，提示“缺少组件microsoft odbc driver 17 for sql servermicrosoft odbc driver 17 for sql server”，则下载microsoft odbc driver 17 for sql server进行安装。
    2. 下载后，双击启动安装程序，直接一步一步安装即可。
  3. 直接一步一步安装即可。

三、安装Smart 3D程序

通常应用服务器上会安装命名服务和碰撞检查服务，而管理员端是不需要的。Smart 3D组件请根据需要进行安装。

  1. 打开安装程序Setup.exe，点击Full Installation按钮，开始安装；

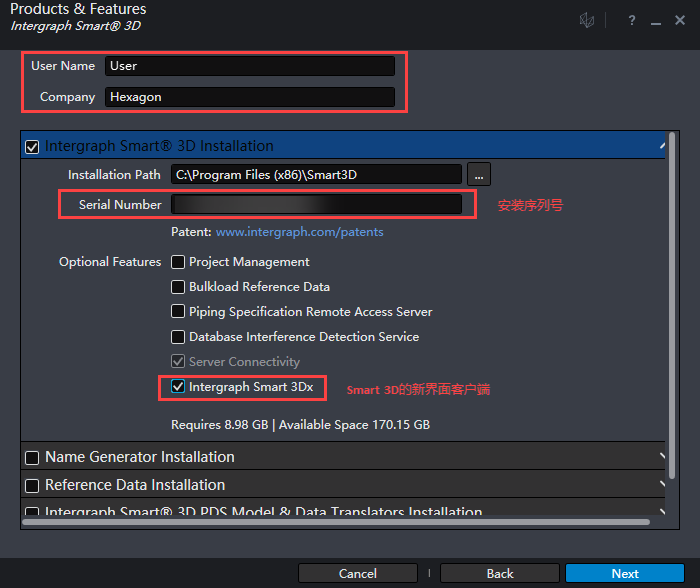

  2. 填写User Name和Company，勾选要安装的组件，点击Next继续；

    注意

    1. User Name和Company不要为空，不要包含特殊字符或中文字符；
    2. 通常在客户端上只需要安装Smart3D的经典界面及Smart 3Dx的现代化界面即可。


  3. 勾选I agree to the Software License Agreement terms and conditions.，并点击Install，开始安装；


  4. 等待安装完毕，点击Finish退出安装即可。

四、安装SmartPlant Schema Editor

从S3D V13开始，SmartPlant Schema Editor不再随Smart 3D的安装包一起提供，需要单独下载Information Management（点击下载IMv10最新版本 ），并安装对应组件。

  1. 解压下载的安装包，并以此安装如下组件：


  2. 每个组件的安装都很简单，且安装方法一致；

    1. 运行对应文件夹中的exe安装程序，点击Start Setup按钮开始安装；


    2. 直接点击Next进行安装，如果在安装SmartPlant.NETCore时提示是否覆盖，可以选择否，因为某些组件在安装SmartPlant.NET时已经装过了；


    3. 等待安装完成，点击Finish退出安装。
